輸電線路北斗導線舞動在線監測裝置
一、需求分析
輸電線路在覆冰、大風等惡劣氣象條件下易發生導線舞動，可能造成導線斷股、金具損壞、 相間閃絡甚至倒塔斷線事故。傳統舞動監測存在覆蓋范圍有限、預警不及時等問題，尤其在山 區、林區等通信條件較差區域難以實現連續監測。亟需建設一套集北斗定位、北斗通信、舞動監 測和智能預警于一體的在線監測裝置，實現導線舞動狀態全天候實時感知和風險預警。
二、工作原理
輸電線路北斗導線舞動在線監測裝置采用導線同電位安裝方式，通過北斗高精度定位模塊、 三軸加速度傳感器及微氣象傳感器實時采集導線位移、振動及環境參數。設備利用邊緣計算算法 分析導線舞動幅值、頻率、軌跡及變化趨勢，判斷導線運行狀態。當舞動參數超過預設閾值時自 動觸發預警，并通過4G/5G與北斗短報文雙模通信網絡上傳監測數據和告警信息，實現導線舞動 狀態實時監測、風險分析和遠程預警管理。
三、功能特點
1、實時監測導線舞動幅值、頻率及運動軌跡；
2、支持北斗高精度定位，實現舞動狀態精準感知；
3、融合振動與微氣象數據，提升舞動分析準確性；
4、支持4G/5G與北斗短報文雙模通信；
5、無公網區域自動切換北斗通信鏈路；
6、自動識別異常舞動并實時告警；
7、支持多級預警和風險趨勢分析；
8、支持數據緩存與斷點自動補傳；
9、支持遠程配置、在線升級和設備管理；
10、復合供電設計，滿足長期在線運行需求；
11、工業級防護設計，適應復雜野外環境；
12、支持標準化接口及平臺無縫接入。

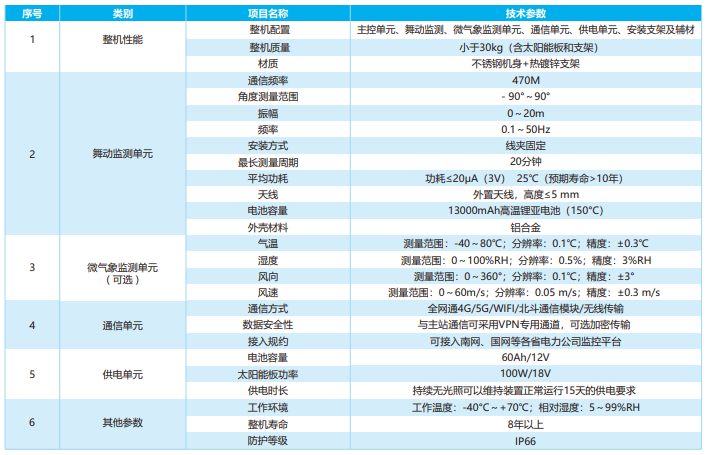

四、產品參數
