輸電線路北斗桿塔沉降在線監測裝置
一、需求分析
輸電線路廣泛分布于山區、采空區、滑坡體及地質災害易發區域，受地面沉降、邊坡失穩、山 體滑坡等因素影響，易造成桿塔基礎變形、傾斜甚至倒塔事故。傳統人工巡檢難以及時掌握地質環 境變化和桿塔沉降趨勢，存在發現滯后、預警不足等問題。亟需建設一套輸電線路北斗桿塔沉降在 線監測裝置，實現風險早發現、早預警、早處置。
二、工作原理
基于北斗高精度定位技術，通過部署于桿塔關鍵位置的監測終端，實時獲取監測點三維坐標 變化信息。設備接收北斗多星座衛星信號，結合北斗增強服務進行高精度定位解算，實現地表位 移、桿塔沉降及傾斜變化實時監測。當監測數據超過預設閾值時自動觸發預警，并通過4G/5G網 絡上傳至監控平臺，實現風險定位、趨勢分析和遠程預警管理。
三、功能特點
1、同時監測地表位移、桿塔沉降及傾斜變化；
2、采用北斗高精度定位，實現毫米級形變監測；
3、支持7×24小時全天候在線監測；
4、自動識別滑坡、沉降等地質災害風險；
5、支持多級預警和告警信息實時推送；
6、GIS地圖展示監測點及風險位置；
7、實時生成形變曲線和分析報表；
8、一體化結構設計，安裝部署便捷；
9、支持4G/5G無線通信和遠程管理；
10、支持多傳感器擴展與數據融合分析；
11、支持遠程運維、在線升級和狀態監測。

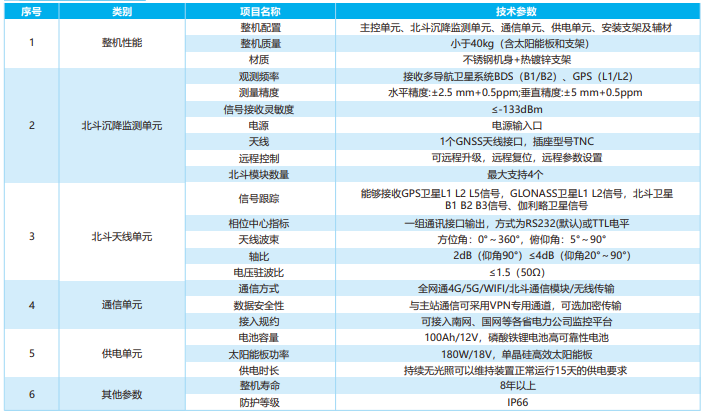

四、產品參數
