輸電線路北斗桿塔傾斜在線監測裝置
一、需求分析
輸電線路桿塔長期運行于山區、林區、采空區及地質災害易發區域，受地面沉降、山體滑坡、 強風、覆冰及基礎老化等因素影響，易發生桿塔傾斜變形，嚴重時可能引發倒塔斷線事故。傳統人工巡檢難以及時掌握桿塔狀態變化趨勢，存在發現滯后、預警不足等問題。亟需建設一套集北斗定位、傾斜監測、智能預警和遠程運維于一體的在線監測裝置，實現桿塔傾斜風險全天候實時感知和 預警管理。
二、工作原理
輸電線路北斗桿塔傾斜在線監測裝置采用抱箍式安裝方式固定于桿塔本體，通過北斗高精度 定位模塊、MEMS傾角傳感器及微氣象傳感器實時采集桿塔傾斜角度、三維位移及環境參數。設 備利用邊緣計算算法對監測數據進行分析處理，計算桿塔傾斜變化趨勢和風險等級。當監測參數 超過預設閾值時自動觸發預警，并通過4G/5G與北斗短報文雙模通信網絡上傳監測數據和告警信 息，實現桿塔傾斜狀態實時監測、風險分析和遠程預警管理。
三、功能特點
1、高精度傾斜監測：實時監測桿塔順線、橫向及綜合傾斜變化，精準感知桿塔結構狀態。
2、北斗定位融合分析：融合北斗高精度定位與MEMS傾角監測技術，實現桿塔位移與傾斜協同分析。
3、全天候在線監測：支持7×24小時連續在線運行，實時掌握桿塔運行狀態變化趨勢。
4、智能預警與風險研判：自動分析傾斜變化速率和發展趨勢，實現風險提前預警和智能研判。
5、北斗雙模通信保障：支持4G/5G與北斗短報文雙模通信，無公網區域仍可實現數據可靠傳輸。
6、GIS定位與可視化展示：支持監測點地圖展示、告警定位及歷史趨勢分析，實現風險精準定位。
7、遠程運維管理：支持遠程參數配置、在線升級、設備診斷和狀態監測，降低現場運維成本。
8、適應復雜戶外環境：采用工業級防護設計，具備防水、防塵、防腐蝕能力，滿足輸電線路長期戶外運行需求。

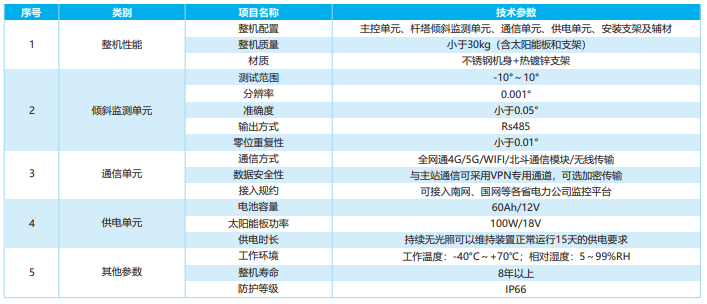

四、產品參數
