輸電線路北斗風偏弧垂在線監測裝置
一、需求分析
輸電線路導線在強風、覆冰、高溫及大負荷運行條件下，易出現風偏增大和弧垂超限現象， 導致安全距離不足、相間放電及線路跳閘等風險。傳統人工巡檢難以及時掌握導線動態變化情況，尤其在山區、林區等復雜環境下監測手段有限。亟需建設一套集北斗定位、風偏監測、弧垂 監測和智能預警于一體的在線監測裝置，實現導線運行狀態全天候?qū)崟r感知和風險預警。
二、工作原理
輸電線路北斗風偏弧垂在線監測裝置采用線夾式安裝方式固定于導線關鍵位置，通過北斗高精度定位模塊、傾角傳感器及微氣象傳感器實時采集導線空間位置、風偏角、溫度、風速及風向等運行參數。設備利用北斗定位技術獲取導線三維坐標變化信息，結合智能分析算法計算導線弧垂、 風偏狀態及變化趨勢，實現導線姿態和安全距離實時監測。當監測參數超過預設閾值時自動觸發告警，并通過4G/5G網絡上傳監測數據和告警信息，實現導線風偏與弧垂狀態在線監測、風險分析和遠程預警管理。
三、功能特點
1、基于北斗高精度定位技術，實現導線風偏與弧垂實時監測；
2、實時監測導線空間位置、風偏角及運行姿態變化；
3、融合風速、風向、溫度等微氣象數據綜合分析；
4、自動分析風偏及弧垂變化趨勢，實現智能預警；
5、支持4G/5G無線通信和監測數據實時上傳；
6、支持導線三維坐標測量及安全距離動態評估；
7、支持數據緩存、斷點續傳和歷史數據查詢；
8、支持GIS定位展示和遠程運維管理；
9、工業級防護設計，適應復雜戶外環境。

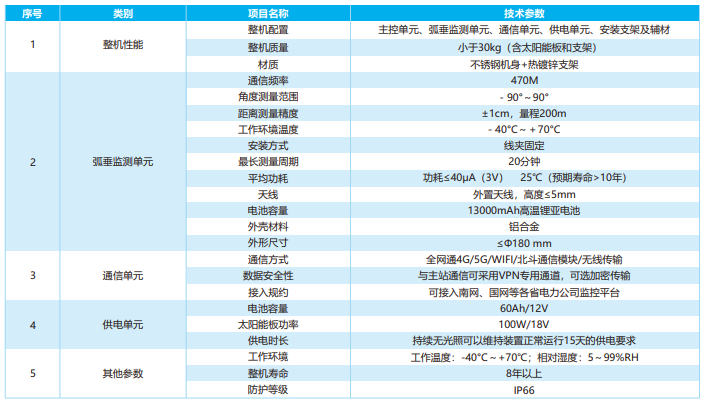

四、產品參數
