配電線路雙目圖像監拍裝置

一、需求分析

配電線路離地凈空小，常穿行于村鎮、農田和交通要道兩側，導線與樹冠安全裕度不足，加 之各類起重機械、挖掘設備在下方頻繁活動，外破、樹閃、異物搭掛等風險居高不下。傳統人工 巡線周期長、盲區多，難以即時發現突發隱患。因此，需要一款可密集布點的圖像監控終端，依 靠前端AI實時識別吊車、山火、飄掛物等異常，自動抓拍告警上傳，用較低的單點成本支撐大規 模部署，逐步替代人力巡檢，實現配電通道的24小時可視化覆蓋。

二、工作原理

配電線路雙目圖像監控裝置以圖像監測為主，包含主控單元、圖像監測單元、通信單元、供 電單元、安裝支架及輔材；采用太陽能及鋰電池供電，利用高清攝像機監控配網通道情況，通過 4G/5G/WIFI無線網絡等，將圖像數據傳輸?shù)奖O(jiān)控中心，監測平臺對圖像信號進行解碼處理、分 析診斷并展示，實現對配電線路通道的可視化監測，保障配電線路的穩定運行。

三、功能特點

1、采用前視雙鏡頭傳感器（白天1600W像素+晚上星光級照度200W像素）；

2、9.6V/20AH磷酸鐵鋰電池，太陽能供電30W；

3、敏捷安裝：安裝支架采用特殊結構設計，能滿足設備主體和太陽能板在水平方向上進行360°調節，同時整體支架可以垂直方向上進行180° 調節；

4、嵌入前端神經網絡硬件AI智能算法，可自動識別施工機械、吊車、挖掘機、煙霧、山火、異物懸掛等隱患，告警圖片實時上傳；

5、星光級全彩夜視攝像頭，可在弱光環境保持全彩攝像，夜間監控全彩清晰；

6、具備4G/5G/WIFI全網通通信功能，可選移動/電信/聯通物聯網卡；

7、監控周期可縮短至1min一檔，大大縮短圖像監控空白期，提高在線監控效率；

8、可根據實際需求僅回傳識別出的隱患圖像，節省通信費用，保持較低功耗，延長待機時間；在線靜態功耗：0.2W；在線抓拍功耗：1.2W；

9、可外接副監控裝置/微氣象監測單元/桿塔傾斜監測單元/聲光報警器等擴展監測模塊。

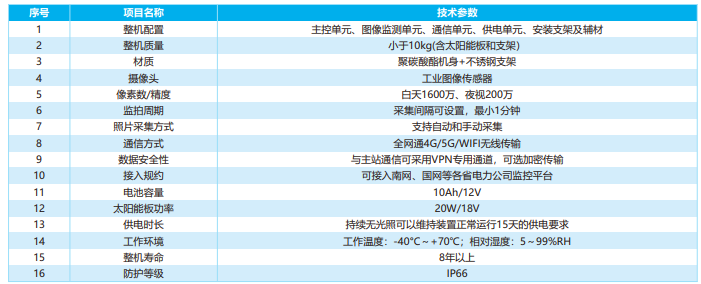

四、技術參數
