配電臺區雙光云臺綜合監測裝置

一、需求分析

目前我國電力緊缺現象嚴重，配電臺區經常超負荷運行，桿塔絕緣子、金具、臺區發熱設備 等老化越來越嚴重，缺陷導致溫度升高，迫切需要一種監控，既能看視頻、又能監測臺區、金 具、線夾、變壓器發熱設備等溫度，為配電臺區檢修提供決策依據，也保障了配電臺區穩定運 行。

二、工作原理

配電臺區雙光云臺綜合監測裝置以雙光紅外視頻和可見光視頻監測為主，包含主控單元、通 信模塊、電源模塊、雙光云臺、無線傳輸單元；采用太陽能及鋰電池供電，利用前端雙光球機采 集視頻數據，通過4G/5G/WIFI/OPGW光纖網絡，將圖像/視頻數據傳輸至監控中心，實現對配 電臺區設備溫度監測及時發現熱缺陷問題并預警，實現對本臺區狀態、金具、絕緣子串、導線和 通道等細節全方位狀態追蹤，保障臺區的穩定運行。

三、功能特點

1、具備紅外雙光譜對配電臺區溫度監測及時發現熱缺陷問題并預警；

2、支持可見光和熱成像畫面及圖像融合；

3、支持自動生成、在線查看、一鍵導出紅外巡檢報告功能；

4、全方位智能動態監測：云臺支持水平360°旋轉、垂直-90°～+90°旋轉；

5、40倍光學變焦，實現對臺區狀態、金具、絕緣子串、導線和通道等細節全方位狀態追蹤；

6、基于行業深度定制智能分析算法，支持圖片抓拍分析、AI目標識別功能；

7、支持臺區監測范圍內自動巡檢；

8、智能AI功能支持透霧、智能曝光AE、智能聚焦AI；

9、支持實時視頻監控功能，包括云臺控制、變焦控制，且具備夜視功能；

10、支持自動視頻識別功能，視頻模式可選擇配置，配置內容包括運行周期、運行時間、巡視路線等信息；

11、具有休眠、定時抓拍、實時視頻、24小時全天候運行等多種工作模式，以適應不同的工作需要；

12、設備應能采集電源電壓、安裝點移動通訊信號強度等信息，數據采集間隔最小可設置為1分鐘；

13、可通過監測中心平臺對攝像機電源進行開關控制，并對攝像機焦距、光圈、景深、圖像質量、云臺方位、預置位等進行遠程設置和控制；

14、設備支持南網通訊規劃，能接入電網公司內網平臺（支持APN接入能力）；

15、持續無光照且無其他電力補充的條件下，分體機蓄電池應至少可以維持監測裝置持續15天正常運行；

16、如配置報警裝置，當報警生效時將適時自動選擇語音報警方式進行現場告警（可遠程關閉或開啟告警及喊話功能）。

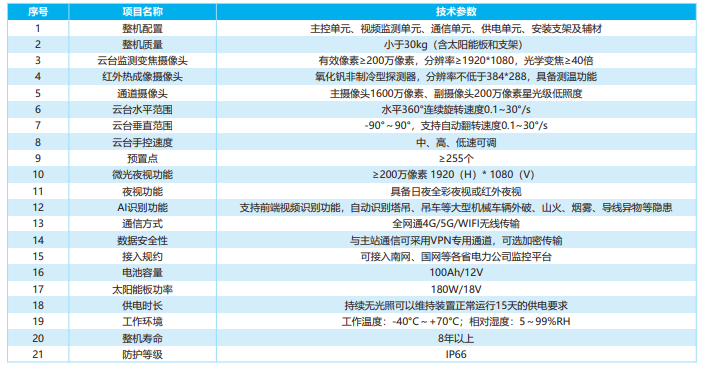

四、產品參數
