配網行波型故障預警與定位裝置
一、需求分析
配電電纜廣泛敷設于市政道路、小區綠化和工業園區地下，各類開挖、頂管、打樁施工頻 繁，外力破壞導致電纜故障的概率極高。一旦跳閘，傳統停電后逐段排查方式耗時數小時乃至數 天，嚴重影響居民和企業用電。本裝置采用分布式行波測距技術，在電纜接頭處安裝監測單元， 故障發生時實時捕獲行波和工頻暫態信號，通過雙端算法精確定位故障點，將巡線時間壓縮至分 鐘級，大幅縮短停電恢復時長。
二、工作原理
系統由分布式安裝于配電電纜接頭處的高壓電纜故障與隱患監測裝置、故障數據分析中心主 站和用戶系統三部分組成。當配電電纜配電線路發生故障時，監測裝置捕獲故障行波、運算、存 儲并上傳，主站接收各裝置數據并根據基于拓撲結構的分布式行波算法進行綜合分析，實現故障 區段及故障點的準確定位，并根據故障波形實現故障辨識。故障結果推送至設定手機或通過 WEB、客戶端等查看詳細測距信息。同時，監測裝置可以捕獲配電線路的隱患電流信號，進行后 臺分析及運算，并提出預警，防患于未然。
三、產品特性
1、故障測距：故障測距是配電電纜與隱患監測裝置的基本目的，實現故障區段和故障點的精確定位，為故障的分析提供豐富的錄波數據；
2、故障類型的分析：故障發生后，通過對A、B、C三相的電流行波、工頻故障電流波形的分析，辨識出故障類型，為線路的維護提供參 考；
3、隱患故障提前預警：通過對配電電纜線路微弱隱患行波的監測，對于存在隱患的電纜提前預警并檢修，防止跳閘性故障的發生；
4、設備自檢：a）具備對裝置主要組件進行定時自檢功能，異常情況需主動報警；b）對裝置可能出現的死機問題具有自動復位恢復功能；
5、終端狀態信息的采集：實現終端太陽能或CT電壓、電池、溫度、GPS狀態、GPRS信號強度等狀態信息的采集及統計；
6、原理先進：分布式安裝縮短監測距離，解決信號衰減問題，采用雙端測距，可精確定位故障點；
7、強大的信號采集單元：配電電纜監測裝置采用一主機多通道的結構。可同時采集7路高頻信號（3路高頻電流行波、3路隱患電流行波、 1路電壓行波）、8路低頻信號（3路工頻電流、4路接地環流、1路電壓）。強大的信號采集單元，為故障錄波提供保障；
8、動態波速自適應：系統根據故障數據自適應調整行波波速，定位精度更準確；

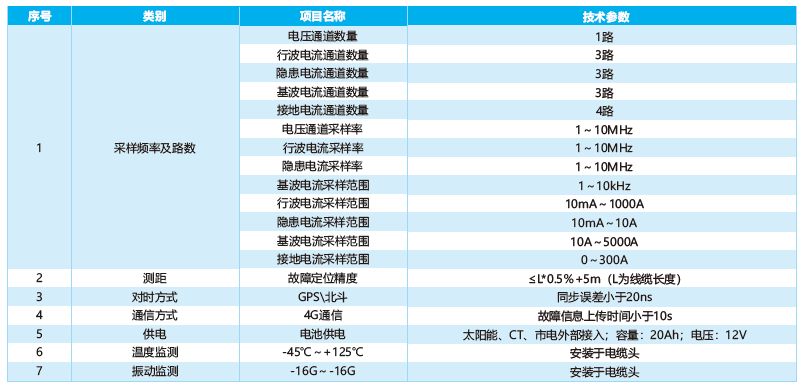

9、高度同步采樣：基于GPS授時系統及精密采樣同步算法，使系統的采樣同步誤差大大降低，提高了測距精度。
