一、新能源場站集電線路現狀

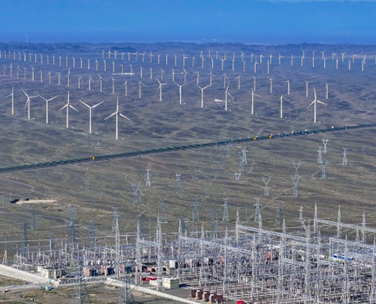

目前，新能源場站并網數量呈爆發式增長，風電、光伏裝機容量屢創新高。

但在大規模擴張背后，集電線路的安全運維卻成了場站管理的痛點盲區。多數場站的集電線路長期受風吹日曬、雷擊、覆冰等影響，電纜絕緣層易出現開裂、受潮，引發間歇放電或接地故障，初期無明顯征兆，卻可能在短時間內發展為跳閘事故。面對分支多、地形復雜的線路，故障點查找耗時長達數小時甚至數天肯定是不行的，嚴重影響新能源消納效率，造成發電量損失。面對行業痛點，鼎信智慧科技有限公司推出集電線路故障在線監測系統，為新能源場站打造一套實時感知、精準定位、智能診斷的全方位安全防護方案。

二、解決方案

該系統由集電線路故障在線監測終端裝置與集電線路故障定位管控平臺兩部分組成，通過軟硬件協同，實現集電線路的全生命周期狀態監測與故障管理。

1、終端裝置，分布式感知

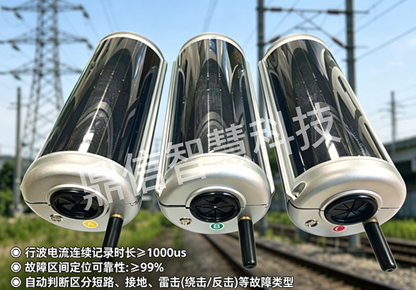

一套完整的監測系統包含A、B、C 三相故障采集診斷裝置，安裝于集電線路的關鍵節點，實時捕捉線路電流、電壓暫態信號，記錄雷擊、斷線、相間短路。外力破壞等導致故障產生的波形數據。

2、管控平臺

平臺軟件具備自動故障識別、報警輸出、數據文件存儲等核心功能，實現對終端采集數據的集中處理與可視化管理。其中，支持在線記錄線路負荷電流以及同步監測線路雷電流，統計雷擊次數并定位雷擊點，為防雷改造提供數據支撐。

三、核心技術亮點

1、雙端行波法

故障發生時，線路會產生向兩端傳播的暫態行波，裝置通過GPS/北斗授時實現時間同步，捕捉行波到達線路兩端的時間差，結合行波傳播速度計算故障位置，定位誤差控制在百米以內。該方法不受線路分支/負荷變化影響，精度超高，響應速度快。

2、AI 算法

系統通過對故障電流波形、幅值、持續時間等特征的學習，可精準區分區分短路、接地、雷擊(繞擊/反擊)等故障類型

3、多方式取能保障

支持CT 取電、太陽能供電等多種取能方式，CT 取電基于電磁感應原理從導線獲取能量，不受白天黑夜以及當?shù)貧庀髼l件限制；兩者配合再加上儲能電池備份，確保裝置在覆冰、陰雨等外部環境條件下持續穩定工作。

4、安全通信與遠程管理

4G/APN電力專網通信方式，實現數據遠程傳輸；搭載國產安全芯片，實現終端密鑰存儲、管理及密碼運算，確保終端與主站之間的通信鏈路安全。

5、支持通過診斷系統對終端進行參數配置、遠程升級，降低現場運維成本。

在新能源大規模發展的背景下，鼎信智慧科技的集電線路故障在線監測系統可以為新能源場站提供一整套集監測、預警、定位、分析于一體的全流程解決方案，為新能源場站的安全高效運行保駕護航，保障電力消納、提升場站效益！
