看著平整完好的城市路面，底下鋪著密密麻麻的城市生命線。水管、燃?xì)夤堋⑽鬯苓€有電力電纜全都埋在路下，一根挨著一根，咱們?nèi)粘Ｓ盟秒娪脷夂芏喽伎克鼈儞沃Ｔ韭访婢褪潜Ｗo(hù)這些管線的第一層屏障，車子來回碾壓、外物磕碰、風吹泥土侵蝕，都能擋得住。可一旦遇上挖機開挖、鉆機打洞，這層保護很容易就被破壞掉，后續麻煩一點都不小。
路面開裂、塌陷、破損之后，外部荷載會直接傳導到地下設施。情況輕一點，管道受壓形變、接口松動；情況嚴重的電纜/管線會被直接刺破，雨水沿破損處大量下滲，腐蝕電纜絕緣層，導致短路、漏電。更麻煩的是，這類隱患藏在地下，排查難度大、發現周期長，維修成本高，還會阻斷交通、影響居民生活。

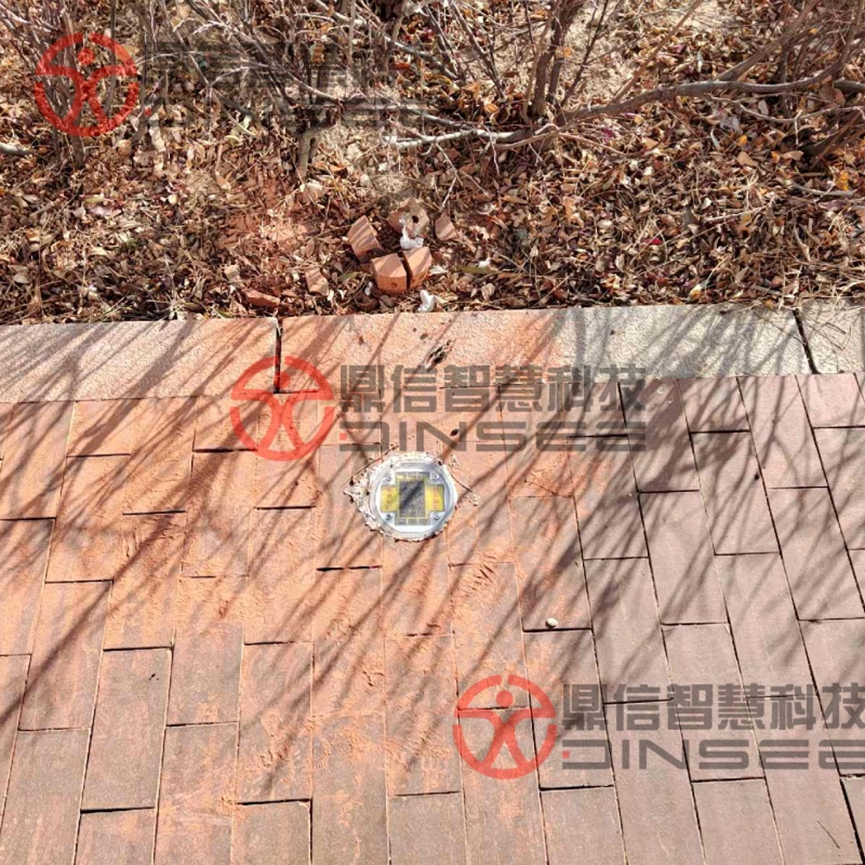

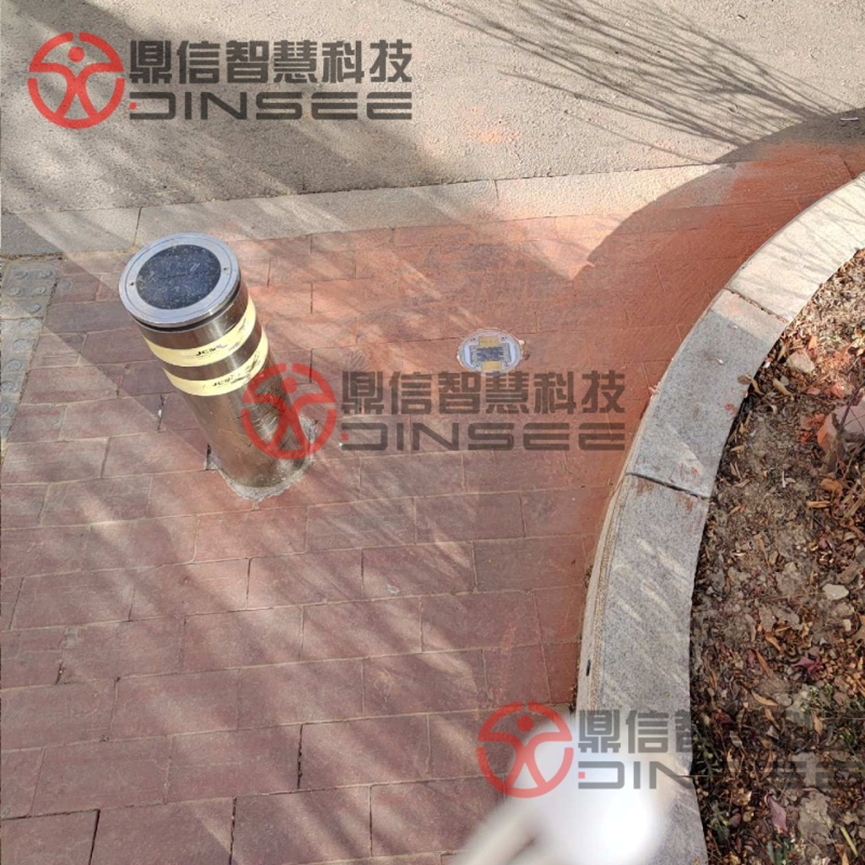

傳統巡檢和標識樁防不住野蠻施工，智能地釘就成了管線事前防護的實用方案。鼎信智慧科技的智能防外破地釘DX-DLS100-B2，做的事情很明確：把監測點從路面以上搬到路面以下，在電纜正上方的路面里埋一顆“感知釘”，實時監控地面?zhèn)鲗?dǎo)下來的振動和壓力。
這顆釘子里裝了什么？
設備由智能分析模塊、陀螺儀傳感器、振動傳感器、無線通信模塊、備用電池、太陽能板、金屬防護外殼、北斗定位模塊、聲光報警等組成，整機裝在管線上方的路面即可，淺埋快裝，噸級承壓，休眠功耗微安級，正面集成微型光伏板，晴天自充儲能，中途基本免維護更換電池。
核心感知靠振動傳感器感知路面壓力變化，內置陀螺儀傳感，結合軟件算法控制誤報。當電纜通道兩側十幾米范圍內出現重型機械施工時，路面會傳遞特定頻率的振動信號，設備捕捉到這些信號后，由內置智能分析模塊進行判斷，喚醒監測終端，給后臺發起報警信息，現場燈光警示。
么區分施工振動和普通車輛經過？
這是誤報控制的關鍵。設備內置的算法基于Apriori和K-Means模型，Apriori用于挖掘振動數據中的頻繁項集和關聯規則，K-Means用于對振動模式做聚類分析，區分行人、電動車、私家車低頻弱震（無告警），精準抓取挖掘機、破碎錘、鉆機等高幅高頻施工振動；同時支持管理平臺遠程配置參數，根據不同路段的實際環境調整報警閾值。
簡單說，不是所有振動都會觸發報警，只有符合施工特征的振動才會被判定為外破風險。
告警之后怎么處理？
同時同步把告警位置推送至運維人員手機和管理后臺，哪怕出現撬動、拔起地釘?shù)男袨橐矔?huì)馬上上報。巡檢人員收到通知后，登錄小程序查看地圖，可以看到報警點位從之前的綠點變?yōu)榧t點，北斗/GPS提供精確坐標，導航直接引導到達現場。設備與下方電纜信息做了綁定，報警時附帶精準位置數據，運維人員到達后可以直接針對受威脅的電纜段采取保護措施，不需要再花時間排查具體位置。
幾個實際有用的細節
1、設備帶聲光報警功能，除了現場亮起閃爍燈光提醒施工人員，夜間還可通過燈光提示線纜走向。
2、太陽能板加備用電池的供電方案保證長期運行，不會因?yàn)殡娏亢谋M而失效。
3、內置振動傳感器在檢測到小頻高幅振動時觸發中斷機制，喚醒監測終端并發起報警，保證響應及時。
4、巡檢周期默認狀態下24H，時間可以任意設置。
這套地釘方案把感知維度從“看路面”推進到“感振動”，把響應方式從“事后排查”推進到“實時預警”。對于埋有電纜的市政道路來說，這是在防護層失效之前，先裝上一套預警機制，不等管線受損就能派人到場制止風險！
