架空輸電線路圖像視頻監測裝置（測溫型）

一、需求分析

耐張線夾、接續部位及相關金具發生接觸不良或散熱異常時，早期往往只表現為局部溫升， 外觀上不容易發現。人工測溫受巡視周期、天氣、角度和距離影響，只能反映到場時刻的狀態， 難以判斷溫度是否持續升高。測溫型適合重要連接點和大負荷區段，通過連續觀察發熱點位置和 溫度變化，為異常發熱的早期發現、趨勢復核和檢修安排提供依據。

二、工作原理

可見光變焦鏡頭用于確認相別、金具位置和外觀，640×512紅外通道獲取同一目標的溫度分 布。裝置按預置位定時測溫，可設置點、框、區域和最高溫點跟蹤；溫度達到條件后，同步保存 熱圖、可見光圖和測量值。平臺將歷史曲線與溫度、濕度、風向、風速、雨量進行對照，并支持 同類設備及不同時段比較，為復核異常發熱提供連續證據。

三、功能特點

1、紅外溫度場細節清晰：熱成像分辨率640×512，可顯示金具及連接部位的溫差分布；

2、測溫范圍覆蓋線路應用：測量范圍-20℃～+125℃，精度±2℃或讀數的±2%；

3、遠距離可見光輔助定位：400萬像素、1/1.8英寸成像，40倍光學變焦；

4、熱像與外觀對應復核：最低照度≤0.01Lux，信噪比55.0dB，動態范圍85.1dB；

5、多種測溫方式靈活配置：支持最高溫點跟蹤、點測溫、框選測溫和區域測溫；

6、五要素氣象輔助判斷：同步采集雨量、溫度、濕度、風向和風速；

7、溫度趨勢連續留檔：配置256G存儲，可保留熱圖、可見光圖、曲線及告警資料；

8、邊緣識別同步運行：AI算力＞2.0Tops，兼顧測溫告警與通道目標識別；

9、大容量獨立供電：352W太陽能板配2400Wh磷酸鐵鋰電池，峰值功耗20.1W；

10、重點桿塔長期部署：4G通信，主機10.0kg、整套110.0kg，外殼實測滿足IP67。

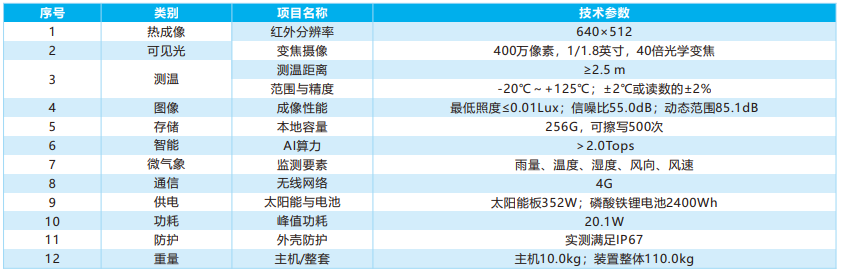

四、產品參數
