架空輸電線路圖像視頻監測裝置（簡易型）

一、需求分析

一般線路區段中有大量風險方向明確、觀察距離適中的點位，日常工作主要是定期查看現場 是否發生變化，并在發現異常時調取畫面確認。此類點位若全部采用較重配置，會增加桿塔荷 載、安裝工作量和后期維護成本。簡易型適合批量補充基礎監測覆蓋，以周期圖像和告警抓拍為 主，滿足常規通道的遠程巡查需要。

二、工作原理

廣角畫面用于掌握線路周邊，5倍光學通道查看中近距離目標，后視晝夜鏡頭補充安裝點附 近情況。終端按照設定周期采圖，端側算法先篩選圖片，正常資料按計劃上送，告警資料優先上 傳；需要人工復核時再調取低幀率視頻。64G存儲承擔斷網緩存，56W太陽能板和320Wh電池 降低整套設備的安裝體量。

三、功能特點

1、中近距離多視場成像：前視廣角400萬像素、110°，前視變焦≥400萬像素，后視白天400萬、夜間200萬像素；

2、適配常規觀察距離：采用1/2.8英寸5倍光學系統，滿足方向明確點位的細節查看；

3、云臺范圍滿足基礎巡視：水平最大355°、垂直-90°～+90°；

4、低照度下保持可視：最低照度0.001Lux，自動ICR濾光片彩轉黑，動態范圍84.2dB；

5、邊緣圖像就地篩選：AI算力≥2.0Tops，正常圖片定時上傳，告警資料優先回傳；

6、存儲容量匹配圖片業務：配置64G存儲，可擦寫500次；

7、基礎點位無線接入：采用4G通信，視頻按需調用，避免長期占用帶寬；

8、小型太陽能獨立供電：56W太陽能板配320Wh磷酸鐵鋰電池，峰值功耗14.5W；

9、輕量結構便于批量安裝：主機3.8kg、整套30.0kg；

10、戶外環境可靠防護：外殼實測滿足IP67，適合露天桿塔長期布設。

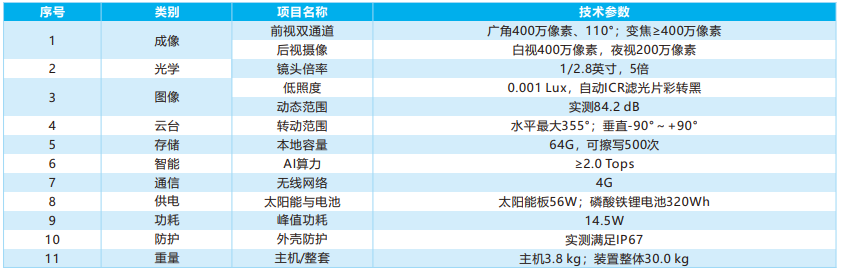

四、產品參數
