電纜輸電線路圖像視頻監測裝置（立桿型）

一、需求分析

電纜終端場、終端塔場區和通道出入口不一定有可利用的桿塔、墻面或設備構架，既有安裝 位置還可能受到圍欄、堆場和現場設備遮擋。監視點若布置不合理，容易看不到入口、外圍施工 面或終端設備背向區域。立桿型可根據場區實際視線獨立選擇位置，適合場界、通道入口和臨時 施工關注區，解決無合適安裝載體和觀察方向受限的問題。

二、工作原理

裝置以廣角鏡頭觀察場區整體，以22倍變焦鏡頭核查遠處目標，后視晝夜鏡頭補充立桿背向 區域。日常可按預置位輪巡入口、終端設備區和外圍施工面，發現可疑目標后再由平臺調整云臺 和焦距進行確認。前端對采集畫面進行篩選，告警圖片、短時錄像和運行狀態經5G鏈路回傳，現 場僅具備4G條件時仍可接入；網絡短時中斷期間，資料保存在256G存儲中，恢復后繼續上傳。

三、功能特點

1、獨立立桿靈活設點：攝像機、電源箱和太陽能組件分體安裝，不依賴既有桿塔安裝面；

2、遠近場景兼顧：前視廣角400萬像素、110°，前視變焦400萬像素、22倍光學變焦；

3、場區背向同步觀察：后視白天≥400萬像素、夜間≥200萬像素；

4、晝夜成像保持清晰：最低照度0.01Lux，信噪比55.0dB，動態范圍80.8dB；

5、場區多方向輪巡：云臺水平360°、垂直-90°～+90°；

6、前端智能及時篩選：AI算力＞2.0Tops，可聯動抓拍施工機械、車輛及煙火等事件；

7、高速無線兼顧兼容性：采用5G通信并兼容4G，適應不同運營商覆蓋條件；

8、網絡波動數據不丟失：配置256G本地存儲，可擦寫520次；

9、場區無市電獨立運行：86W太陽能板配580Wh磷酸鐵鋰電池，峰值功耗20.10W；

10、整套設備便于場外布置：主機5.5kg、整套45kg，外殼實測滿足IP67。

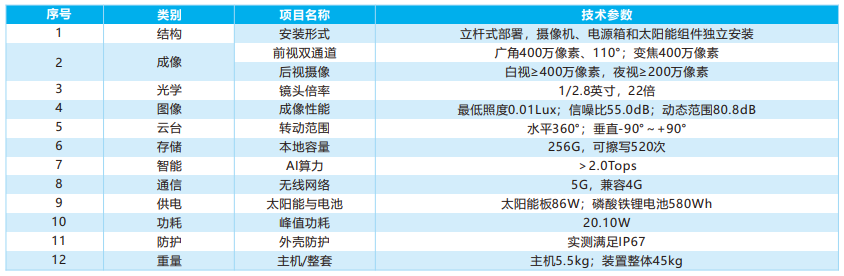

四、產品參數
