電纜輸電線路圖像視頻監測裝置（隧道球機）
一、需求分析
隧道交叉口、設備間和較大工作井通常存在多個觀察方向，單臺固定攝像機難以同時覆蓋轉 角、近處設備和遠端通道。如果分別增加多臺設備，會帶來布線、接入和維護數量增加。隧道球 機適合一個安裝點承擔多方向輪巡，發現異常后可轉向目標區域進行細節查看，用于交叉空間和 多設備區域的遠程巡查。
二、工作原理
球機按照預設路線在不同方向之間巡航，水平360°連續旋轉配合垂直轉動，可依次查看交叉 口、設備區和通道縱深。20倍光學變焦用于遠端細節確認，環境變暗時自動切換日夜模式并開啟 55m紅外補光。錄像、告警和畫面異常信息經有線網絡接入平臺；采用無線方案時，可配置本地 存儲，在通信波動期間保留未上傳資料。
三、功能特點
1、多方向變焦巡視：400萬變焦攝像，1/2.8英寸20倍光學系統；
2、交叉區域大范圍覆蓋：水平360°連續旋轉、垂直-10°～+90°；
3、巡檢路線靈活編排：實測最多280個預置位，可對應通道轉角和設備區；
4、遠端暗環境清晰可見：紅外補光距離≥55m；
5、晝夜切換無需人工干預：最低照度≤0.01Lux，自動ICR日夜切換；
6、隧道光照適應性良好：信噪比55dB，動態范圍實測82.1dB；
7、目標與視頻狀態同步告警：支持目標識別及丟失、遮擋、失焦、花屏告警；
8、有線網絡穩定接入：配置有線網口，無線方式可按項目需要選用；
9、無線鏈路支持本地緩存：可配置256G存儲卡保留待傳資料；
10、云臺變焦結構一體化：裝置整體5.8kg，外殼實測滿足IP67。

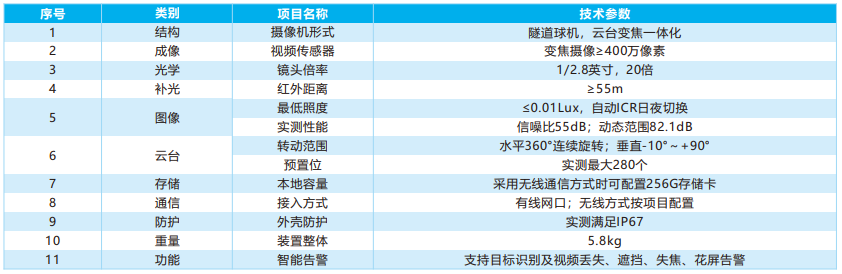

四、產品參數
