電纜輸電線路圖像視頻監測裝置（隧道紅外熱成像測溫球）

一、需求分析

電纜接頭、終端和隧道附屬電氣設備長期運行后，接觸不良、負荷變化或局部散熱不暢可能 引起異常溫升。隧道設備點位多，人工攜帶儀器逐點測量工作量大，單次結果也難以反映溫度變 化趨勢。紅外熱成像測溫球適合在多個設備方向之間定時巡檢，把發熱點、對應設備和歷史溫度 記錄關聯起來，為隱患排查提供連續依據。

二、工作原理

球機按巡檢計劃依次調用各測溫預置位，可見光通道用于確認設備名稱、相別和外觀， 640×512紅外通道同步獲取對應區域的溫度分布。每個預置位可設置點、框或區域測溫目標，并 跟蹤最高溫點；達到設定條件后，裝置保存熱圖、可見光圖、測溫值和時間信息。平臺按同一部 位形成連續曲線，也可對同類設備或不同時段的數據進行比較，使異常判斷有前后依據，而不是 只看單次溫度。

三、功能特點

1、可見光與熱成像同步監測：640×512紅外分辨率配400萬像素可見光通道；

2、隧道設備測溫范圍寬：溫度范圍-20℃～+500℃，精度±2℃或讀數的±2%；

3、細微溫差識別能力強：NETD≤60mK，可顯示局部發熱點變化；

4、可見光遠程確認位置：1/2.8英寸成像，20倍光學變焦；

5、暗環境設備輪廓可見：紅外補光距離≥55m，最低照度≤0.01Lux；

6、多設備方向循環測溫：水平360°連續旋轉、垂直-10°～+90°，實測280個預置位；

7、多目標測溫靈活配置：支持最高溫點跟蹤以及點、框、區域測溫；

8、溫度異常形成連續記錄：支持診斷告警、歷史曲線查詢和巡檢報告導出；

9、測溫畫面質量穩定：信噪比55.3dB，動態范圍實測82.6dB；

10、通信存儲按隧道條件配置：有線網口接入，無線方式可配置256G存儲卡。

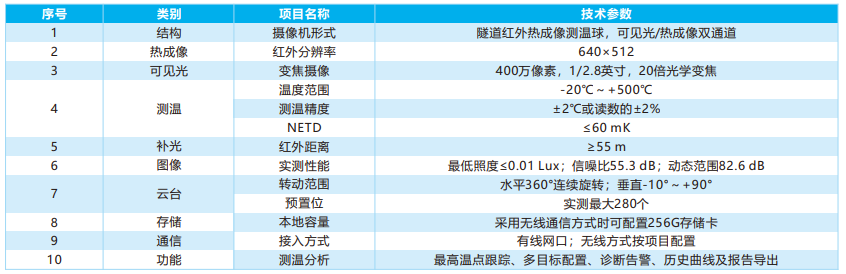

四、產品參數
